Modem Parallelo a 39 Toni / OFDM - BPSK


Fig. 1

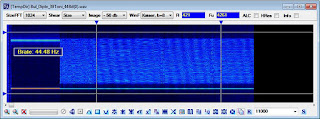

In Fig. 1 è riportata la forma d'onda di un modem Parallelo a 39 Toni. Non si tratta del MIL-STD-188-110A appendice B ma di una sua variante. Il segnale infatti non utilizza una QPSK per ogni portante ( almeno in questo caso ), ma una BPSK ( Fig. 2 ).


Fig. 2


Inoltre il preambolo di sincronizzazione è completamente differente: Nel 188-110A app. B la sincronizzazione avviene in 3 fasi durante le quali si succedono in sequenza : 4 toni non modulati, 3 toni modulati, e 39 toni + 1 tono pilota. In questo caso invece abbiamo un preambolo modulato BPSK a 44Bd ( Fig. 1 ) seguito da traffico a 39 toni + 1 tono pilota ( Fig. 2 ).


Il symbol rate in fase di traffico è di 44,4 Bd per un bit rate massimo On Air di ~ 1.7 Kbps.
