MPT 1327 / Analog Trunked System

Fig. 1

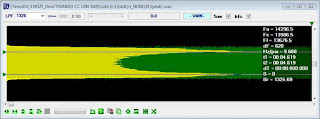

L'MPT 1327 è un protocollo di segnalazione per sistemi radi analogici "Trunked" sviluppato in Gran Bretagna verso la fine degli anni '80. Lo standard definisce le regole di comunicazione tra un controller e le unità radio del network. Un sistema radio MPT è caratterizzato da diversi canali analogici ed almeno uno di controllo ( segnale di Fig. 1 ). Nelle righe che seguono è riportata, a titolo di esempio, una parte di traffico ricevuto da un CC ( Control Channel ):


Fig. 2
Ogni CC ha un suo identificativo ( in questo caso 0081 ) come anche le unità del network. Il CC ha il compito di smistare il traffico della rete inviando opportuni codici alle unità registrate. Tra i principali codici troviamo:ALH: connessione disponibileAHY: in attesa di nuova connessioneRQS: richiesta di connessione alla reteACK: connessione alla rete consentitaGTC: spostarsi sul canale nBCAST: messaggio sullo stato del sistemaIn Fig. 3 è raffigurata la struttura del network con il grafico di tutte le connessioni tra le diverse unità.

Fig. 3
