sabato 10 dicembre 2011

DRM + / DRM Mode E

Fig. 1

Trasmissione sperimentale ricevuta a 55.800 Mhz da IZ1MLL in quel di Torino ( fig. 1). L'ottimo segnale mi ha permesso di ricavarne i dati salienti: si tratta di una modulazione OFDM a 213 portanti modulate 4-QAM ( fig. 2 ). I canali hanno uno shift di 444 4/9 Hz ed il baud rate per canale è di 400 Bd.

Fig. 2

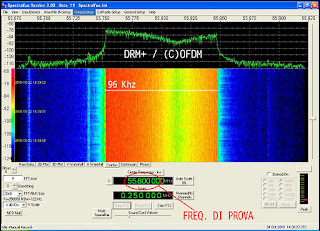

Il raw bit rate complessivo risulta essere di circa 170 Kbps. Ogni frame ha una durata di 100 ms e l'occupazione di banda complessiva è di circa 96 Khz ( fig. 3). Questi dati coincidono proprio con una trasmissione in DRM + o DRM Mode E.

Fig. 3

La modalità E è una estensione del DRM studiata appositamente per trasmissioni broadcasting digitali in banda VHF. Che sia l'inizio della fine delle care e vecchie radio analogiche 88/108 Mhz ?
