FSK-PDM / Trasmissioni dallo spazio / Kosmos Satellite

Fig. 1

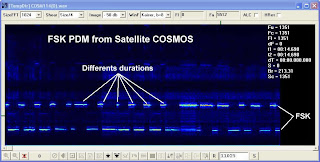

Ed ora un bel tuffo nel passato: lo spettro in Fig.1 è una sequenza in FSK-PDM trasmessa da un satellite KOSMOS l'8 Aprile del 1966 sulla frequenza di 19995 kHZ. Da un punto di vista tecnico ci troviamo di fronte ad una modulazione FSK con uno shift di 1 Khz circa. PDM sta per "Pulse Duration Modulation" ( conosciuta anche come pulse-length modulation ) e consiste nel far variare la lunghezza degli impulsi in funzione dell'informazione.

Fig. 2

Il frame inviato a terra conteneva i dati telemetrici rilevati dal satellite. Il frame era composto da 15 parole + 1 treno di 29 impulsi utilizzato per la sincronizzazione.

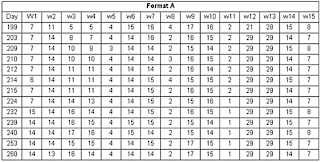

In Fig 3 è riportata una tabella contenente i dati ricevuti dal satellite: le parole da 1 a 15 erano indicate con W1, W2, W3 .... W15. Il treno d'impulsi veniva anche chiamato "Word Zero".

Il file audio è reperibile sul sito di Sven Grahn "SOUNDS FROM SPACE": http://www.svengrahn.pp.se/sounds/sounds.htm. Il sito è molto interessante e sono presenti moltissimi contributi audio !
