GMSK / TETRAPOL

Fig. 1

Il sistema TETRAPOL è stato sviluppato in Francia dalla "Matra Communication" nei primi anni '90. E' un sistema TRUNKED utilizzato prevalentemente da servizi di sicurezza ( polizia, pompieri, servizi sanitari, protezione civile... ). I servizi offerti dal TETRAPOL sono molteplici:

- chiamata individuale e di gruppo
- modalità DMO ( Direct Mode Operation )
- Broadcast call
- Emergency Call
- Priority Call
- Paging
- Short data service
- X.25 Data Services
- TCP/IP access

Per l'accesso ai canali viene utilizzata l'FDMA (canalizzazione a 10 o 12,5 KHz). La modulazione impiegata è la GMSK con prodotto BT di 0.25 e symbol rate di 8kBd (7,6 kBit/s in modalità non protetta e 4,8 KBit/s in modalità protetta).

Fig. 2

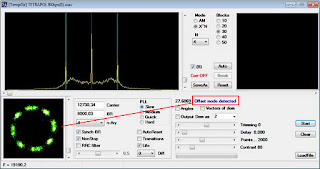

Nelle figure 2 e 3 sono visibili i grafici di costellazione (fase e transizioni) tipici di questa modulazione.

Fig. 3

I dati vengono trasmessi in frame da 20ms.

Fig. 4
