HDR Modem versione 1 / OFDM 45 Toni / BPSK

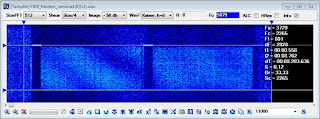

Fig. 1

Variante al sistema già trattato in un precedente post. L'unica differenza risiede nel diverso symbol rate per canale che è di 33Bd anzichè 40Bd. Il bit rate on air risulta quindi più basso e pari a ~1.5Kbps. Lo shift tra i canali è di 62,5 Hz.



Fig. 2

In Fig. 2 sono visibili i 45 Toni ( ognuno dei quali modulato BPSK ) + il tono pilota. Ogni frame ha una durata di circa 16ms.
