HDR Modem versione 2 / OFDM 45 Toni / BPSK

Fig. 1

Il segnale è caratterizzato da una modulazione OFDM con 45 portanti più 1 tono pilota. Ogni canale è modulato BPSK a 40 Bd e lo shift tra i toni è di 62,5 Hz. Il raw bit rate complessivo risulta essere di 1.8 Kbps. Questo sistema lo si trova classificato come "HDR Modem" versione 2 e si differenzia dalla prima per il differente bitrate.

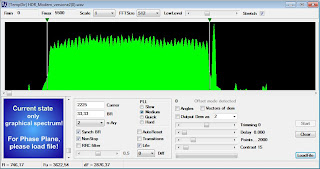

Fig. 2

In Fig. 2 è rappresentato lo spettro del segnale che occupa una banda di circa 2,8 / 2,9 Khz.

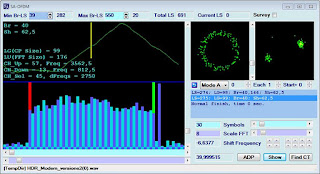

Fig. 3

In figura 3 è stato analizzato il segnale OFDM nel suo insieme e si evidenziano i 45 toni + il tono pilota. L'analisi della modulazione è relativa al canale 21: sulla destra sono ben visibili le due fasi ( BPSK ). Stesso discorso per tutti gli altri canali ( tranne il tono pilota ). In alto a sinistra sono indicati il symbolrate di ogni canale ( = 40 Bd ) e lo shift di 62,5 Hz.
