HF-FAX: fasi della trasmissione

Fig. 1

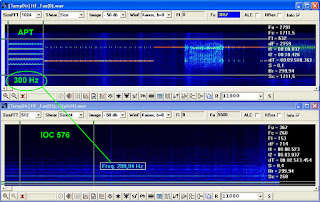

Una trasmissione HF-FAX inizia sempre con un tono chiamato APT che ha lo scopo di comnunicare al ricevitore l'esatto IOC. In questo caso il tono è di 300 Hz e corrisponde ad un IOC di 576.

Fig. 2

Segue poi la fase di sincronizzazione che dura circa 30 sec e durante la quale vengono tramsessi in sequenza i due toni a 1500 e 2300 Hz ( nero e bianco ).

Fig. 3

A questo punto inizia la trasmissione dell'immagine con relativa intestazione. In fig. 3 ho isolato nel riquadro rosso la sequenza dei livelli B/N che vanno a formare la scritta JOINT OPERATIONAL METEROLOGY & OCEANOGRAPHY CENTRE, NORTHWOOD, UK.

Fig. 4

Da qui in avanti segue una sequenza che durerà parecchi minuti e che andrà a "disegnare" la mappa vera e propria con i dati metereologici.
