MPSK-12 / CIS-12 / FIRE

Fig. 1

Modulazione MPSK caratterizzata dalla presenza di 12 toni modulati BPSK. Dall'analisi si ottengono con precisione le seguenti informazioni:

- Baud rate / symbol rate: 120 Bd
- Canali : 12 + 1 tono pilota
- Shift canali: 200 Hz
- Modulazione per canale: Bpsk ( 1 bit di simbolo )
- Raw Bit rate on Air: 1.44 Kbps
- Bw: ~ 2.7 Khz

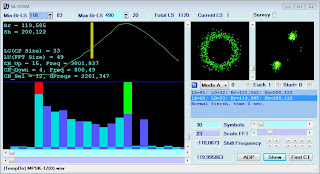

Fig. 2

In figura 2 ho evidenziato i 12 canali con l'analisi di un canale dove si evidenziano le due fasi della BPSK. Anche per gli altri canali la modulazione utilizzata è la Bpsk. Esiste anche una variante che utilizza la QPSK e che arriva ad un raw bit rate doppio: 2.88 Kbps
