venerdì 2 dicembre 2011

OFDM 207 Canali / DRM 9880 Khz

Fig. 1

Ecco una bella modulazione OFDM ( Orthogonal Frequency-Division Multiplexing ) ricevuta sui 9880 Khz in SSB. Si tratta di una broadcasting che trasmette in DRM ( Digital Radio Mondiale ). Il segnale presenta dei valori caratteristici che accomunano quasi tutte queste trasmissioni:

Larghezza di banda = ~ 9700 Hz
Toni pilota: 3 ( 1500 Hz / 750 Hz )
Baudrate: 37,5
Shift canali: 46,8 Hz
Canali: 207

Il DRM prevede 4 modalità di OFDM: nel caso in oggetto ci troviamo di fronte al DRM Mode B che prevede una spaziatura tra le portanti di 46,8 Hz.

Fig. 2

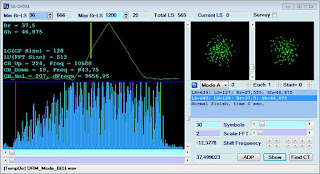

In Fig. 2 sono evidenziati i 3 toni pilota mentre in Fig. 3 troviamo il risultato dell'analisi del segnale: da notare lo spettro con i 207 canali modulati in QAM ( di solito 16QAM o 64QAM ).

Fig. 3

Una trasmsissione DRM è costituita da 3 canali raggruppati in super-frame di 1200 ms:

- FAC ( Fast Access Channel ): contiene informazioni sulle proprietà del segnale OFDM e sulla configurazione dei canali SDC/MSC

- SDC ( Service Descriptin Channel ): contiene informazioni necessarie alla decodifica del frame MSC

- MSC ( Main Service Channel ): contiene gli stream audio e dati ( fino ad un massimo di 4 )

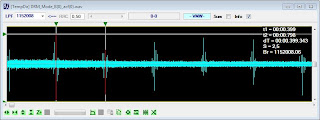

I tre frame hanno una durata di 400ms come evidenziato in Fig. 4:

Fig. 4

Per maggiori informazioni sul DRM: http://www.drm.org

Altri sistemi che utilizzano la modulazione OFDM: DAB, DVB-T, DVB-H, HIPERLAN2, IEEE802.11a, 11n, 15a, 16, ADSL, VSDL
