lunedì 5 dicembre 2011

VFT / 2 x FSK 100 Bd / Voice Frequency Telegraphy

Fig. 1

Il VFT è un sistema multicanale con una larghezza di banda massima di circa 3400Hz ( tipica di un canale audio ). La banda utilizzata è suddivisa in diversi sotto-canali ciascuno dei quali viene modulato in A1A, FSK o PSK con symbol rate compresi tra i 50 e i 200 Bd.

Fig. 2


Nel caso in oggetto abbiamo 2 canali modulati FSK a 100 Bd, shift tra i canali di 1000Hz e di 170 Hz tra i toni. Trattandosi di comunicazioni militari il traffico è sempre criptato.

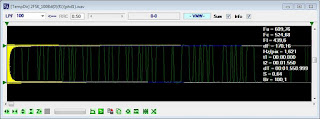

Fig. 3
