domenica 8 gennaio 2012

Modulo RF 868 Mhz / FSK



Ecco un altro segnale generato da un modulo RF operante in UHF a 868 Mhz ( frequenza tipica per questo tipo di trasmissioni ).

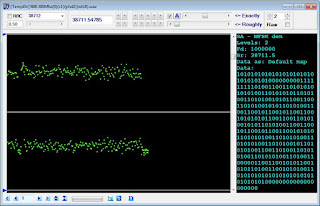

Il raw bit rate on air è di circa 38.7 Kbps.



La modulazione utilizzata è la FSK con shift di 100 Khz ( >> Br ).



Dall'analisi dei bit trasmessi si nota chiaramente che il protocollo utilizzato ha un formato dati di 7/8 bits + 2 bit di controllo ( START / STOP ) o 1 bit di parità.

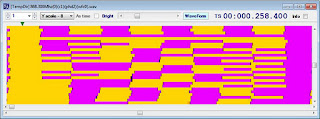

L'utima figura ci mostra il flusso di questi dati con una fase iniziale di sincronizzazione 10101010...
