ITU-T Recommendation V.22 bis

Fig. 1

Questo standard riguarda le trasmissioni su linee telefoniche. Caratteristiche principali:

- modalità di trasmissione Duplex
- separazione in frequenza dei canali (Frequency Division)
- modulazione QAM su ogni canale a 600 Bd
- utilizzo di scrmabler dati
- modalità trasmissione dati sincrona o asincrona ( START/STOP )
- compatibilità con standard V.22

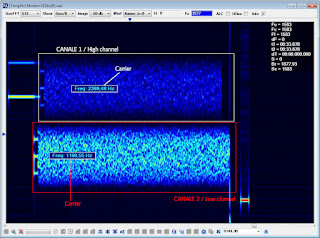

In fig. 1 ho isolato una parte di trasmissione evidenziando i due canali con frequenze portanti a 1200 Hz ( canale basso ) e 2400 Hz ( canale alto ).

Fig. 2

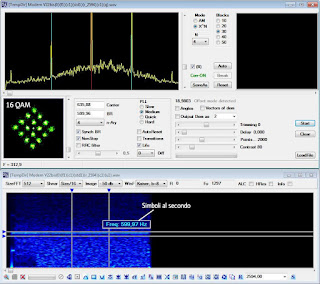

Come da specifiche l'analisi del traffico risulta essere una QAM a 16 stati ( 16-QAM). Il symbol rate è di 600 simboli al secondo con un data rate di 2400 bps.
