METEOR-M / LRPT Satellite

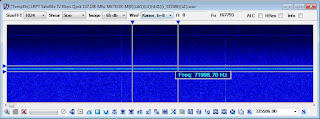

Fig.1

I satelliti METEOR-M vengono impiegati per l'analisi e le previsioni metereologiche su scala regionale e globale, per il monitoraggio delle condizioni del mare, dei ghiacci e della ionosfera. Tra gli altri impieghi ci sono anche il controllo climatico globale ed il monitoraggio in situazioni di emergenza.

Le bande di frequenze utilizzate dal satellite sono:

• 137.025 - 137.925 MHz downlink 72 o 80 kBit/sec ( il campione di Fig. 1)
• 1.698.5 - 1.706.5 GHz downlink a 665.4 kBit/sec rate
• 2 downlink a 8048 - 8381.5 MHz per trasmissione dati a 122.88 Mbit/s

Vediamo l'analisi:

Fig.2

Il symbol rate è di 72 Kbps.

Fig. 3

Calcolo della frequenza centrale per la corretta analisi della modulazione.

Fig. 4

La modulazione utilizzata è la QPSK come evidenziato in figura 4.
